패시브하우스 기초 단열재

MITHEIM
2021-01-25
조회수 2062

일 잘하는 사람들의 공통점은 그때 그때 정리를 잘 한다는 것입니다.

건축도 첫 공정이  바르면 다음 공정은 쉽게  진행되면서 정리가 된다고 생각합니다.

레벨이 안 맞아 후속 공정에 시간을 많이 빼앗기는 현장을 많이 보면서 첫 공정에서 조금만 신경써서 하면  쓸데없는 노력과 비용이

발생하지  않겠다는 생각을 했습니다.

  현장에 계신 여러분에게 기초단열재 개발 후 사용여부에 대한 질문을 해보니  한결같이 대답은  "NO" 였습니다.

"그 복잡한 것을 누가 하느냐 ?  단열재 가지고 레벨을 어떻게 맞추느냐?"

지금까지와 마찬가지로  이번에도 역시 들려오는 일명 전문가들의 대답은  역시 "안돼"였습니다.

그렇다고 포기할 제가 아니기에, 이번에도 현장에 적용을 해 보고나서  판단을 하기로 하고  생산을 했습니다.

첫번째 현장에 이어  두번째  현장에  납품할 제품을 생산한 단계에서, 기초단열재가 시공된 첫번째 현장을 방문하여 두근거리는 마음으로

시공현장을 살펴보았습니다.


가공에서 시공까지의 과정을 보여드리겠습니다.

판단은  여러분의 몫입니다.

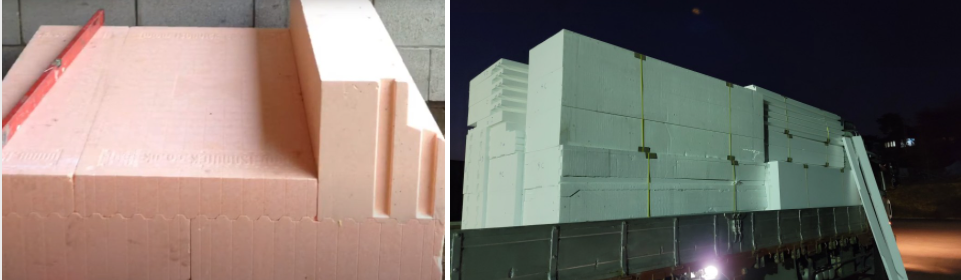

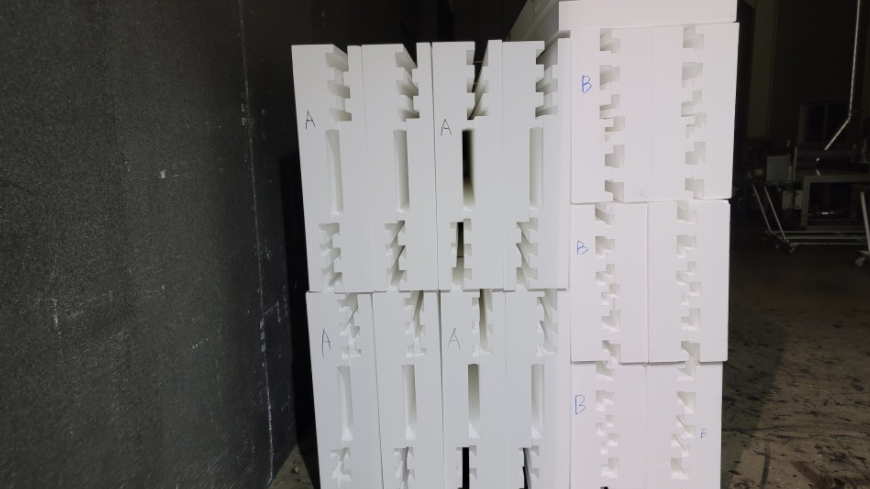

기초 단열재 가공

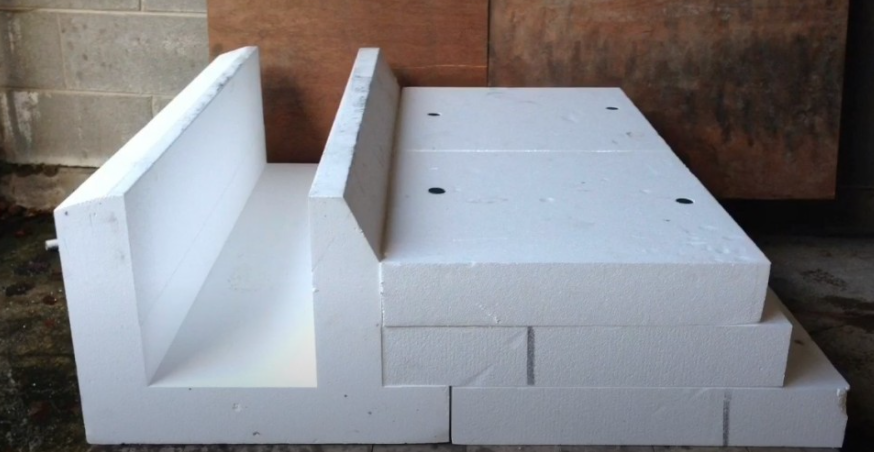

각 타입별  모델입니다.

건축주 분께서  추가하신 사항은  통기초가 불안하다하여  기초 버림밑에  테두리보를  시공하여 벽체와 연결되게 하셨습니다.

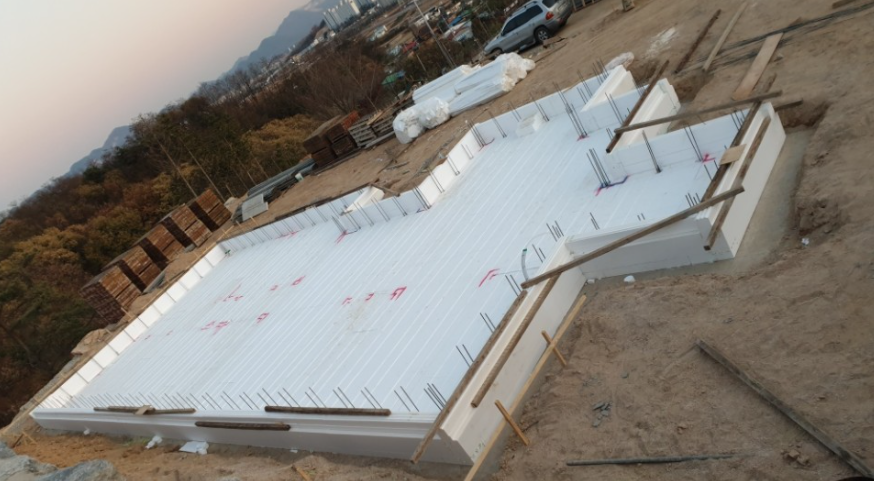

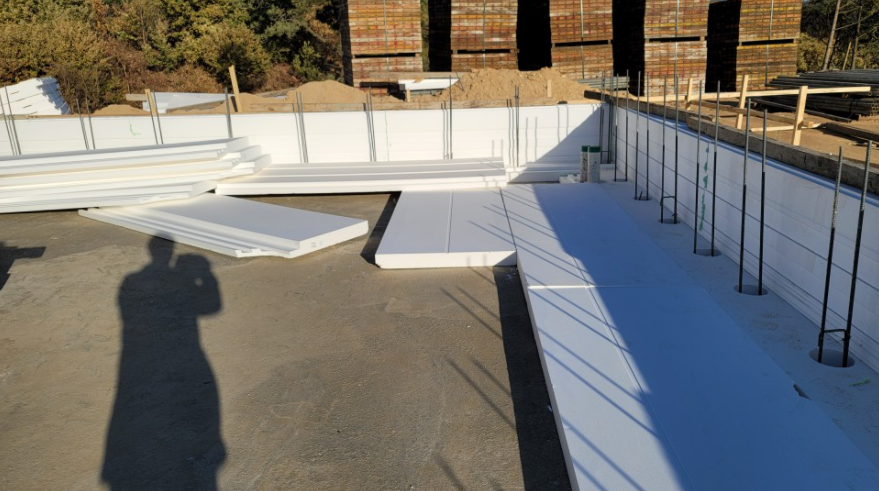

테두리시공에 이어서  바닥  100미리  하판.   그 위에  크로스로  100미리 시공 .

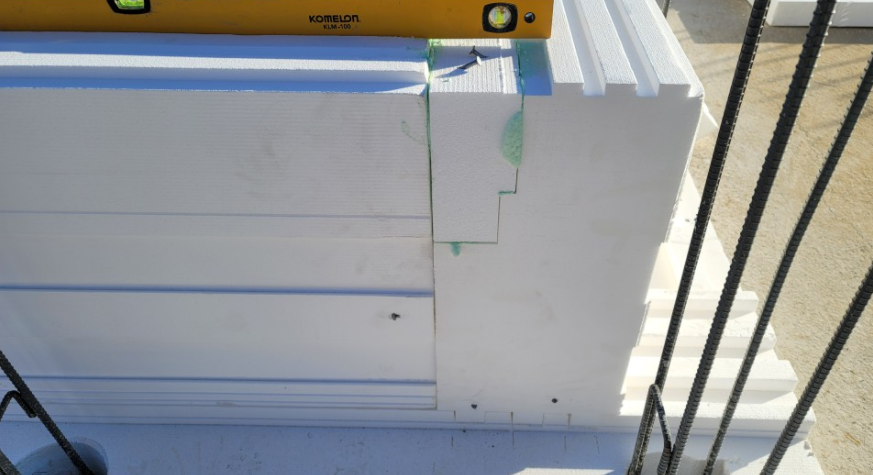

코너  수평보면서  하부면에 끼워진 테두리 단열재를 가지고 레벨을 맞춥니다.

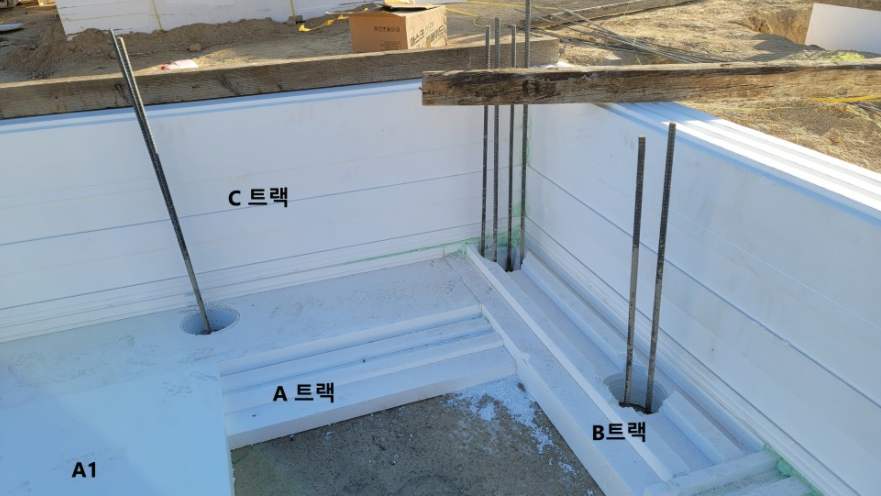

최종바닥은  서로 맞물리게 되어 있습니다.    단열재에 골조와 물리는 쐐기홈이 가공되어 있어   기초부분이   지하수나  기타 주변사항에 의해서 쇄굴되어도 단열재는 기초와 맞물립니다.

최종바닥은  서로 맞물리게 되어 있습니다.    단열재에 골조와 물리는 쐐기홈이 가공되어 있어   기초부분이   지하수나  기타 주변사항에 의해서 쇄굴되어도 단열재는 기초와 맞물립니다.


최종바닥은  서로 맞물리게 되어 있습니다.    단열재에 골조와 물리는 쐐기홈이 가공되어 있어   기초부분이   지하수나  기타 주변사항에 의해서 쇄굴되어도 단열재는 기초와 맞물립니다.

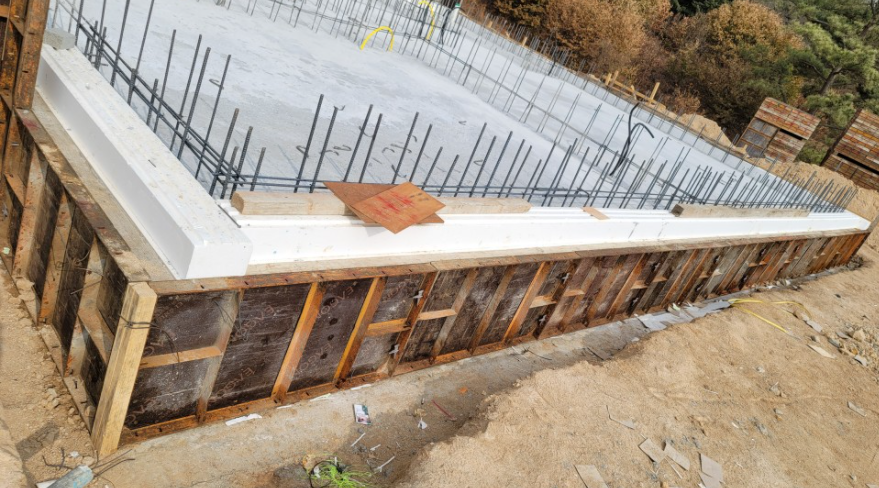

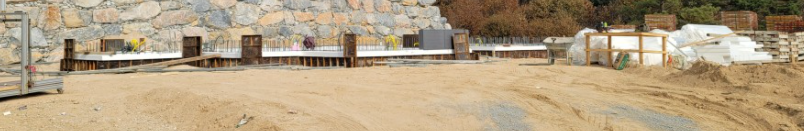

단열재 설치 후  유로폼으로  고정하였습니다.    이부분도  저는 세워서  보강만  해도 된다 했는데  꼼꼼하게 하셨습니다.    조립에   2품.

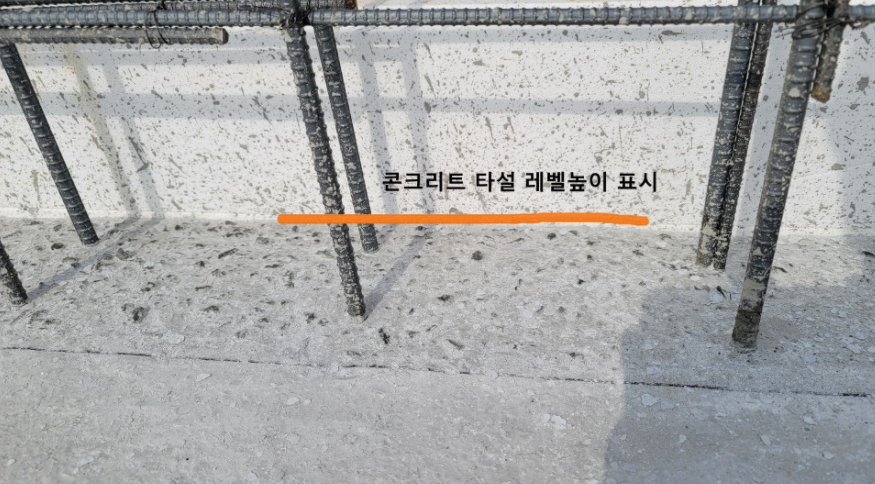

테두리  단열재 안쪽에는  콘크리트 타설  레벨을 표시 하였습니다.


최종바닥은  서로 맞물리게 되어 있습니다.    단열재에 골조와 물리는 쐐기홈이 가공되어 있어   기초부분이   지하수나  기타 주변사항에 의해서 쇄굴되어도 단열재는 기초와 맞물립니다.

타설 후 벽체  먹놓는 작업을 해보니  오차가   5mm  안이라고 현장 소장님이 말씀하십니다.

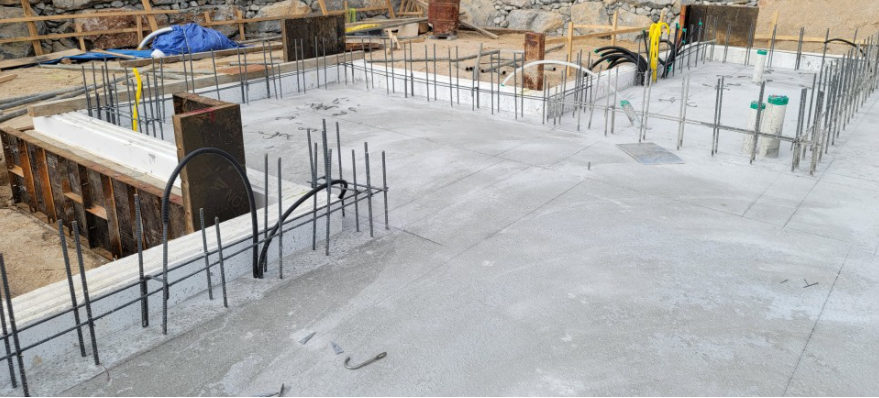

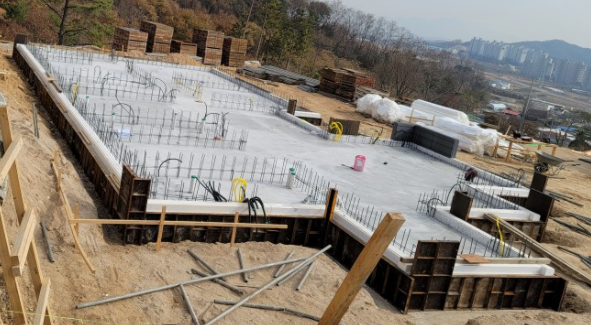

타설 후 현장 사진입니다.


최종바닥은  서로 맞물리게 되어 있습니다.    단열재에 골조와 물리는 쐐기홈이 가공되어 있어   기초부분이   지하수나  기타 주변사항에 의해서 쇄굴되어도 단열재는 기초와 맞물립니다.

수평도  당연히 잘 나왔죠?

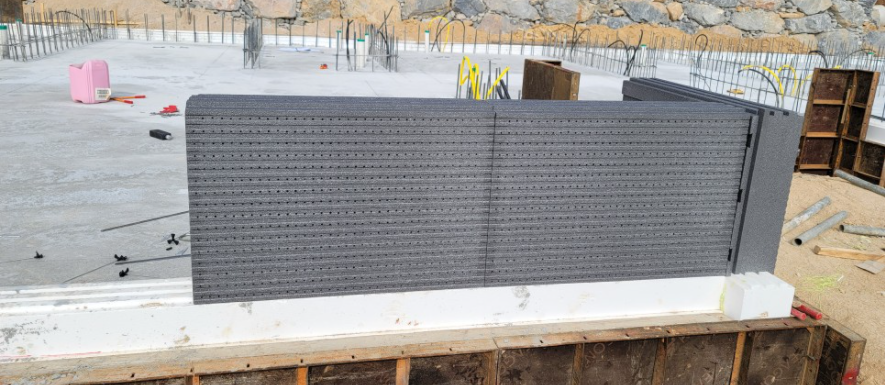

 벽체 단열재  납품하기 전에  가져온 3장으로 단열재 시공방법을 설명해 드렸습니다.

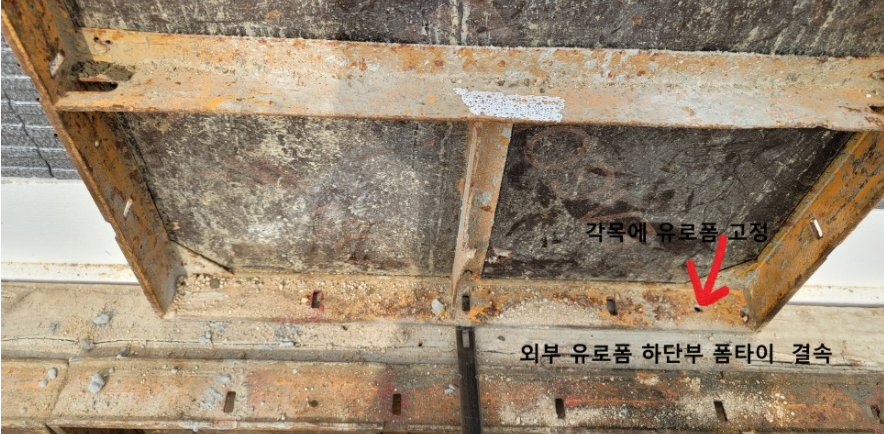

외부 유로폼 고정용   81mm 각재  위에  유로폼 고정,   센타에 폼타이를 넣고 안쪽  기초 바닥에 고정합니다.

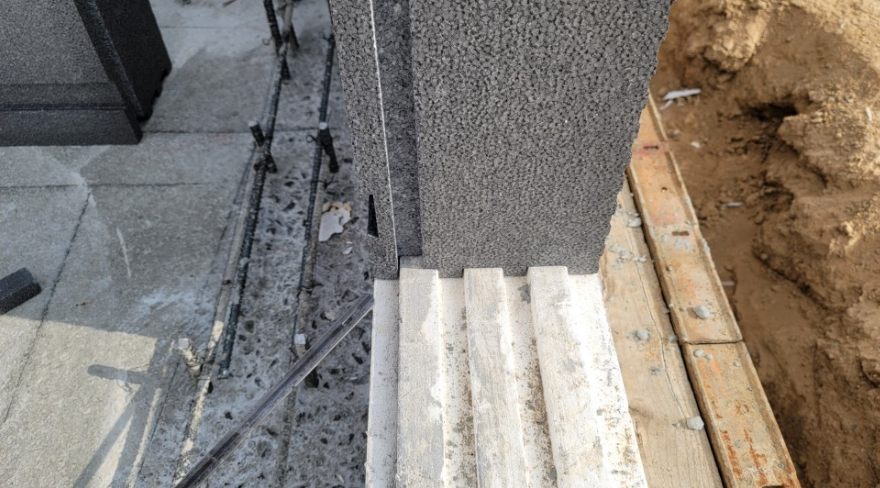

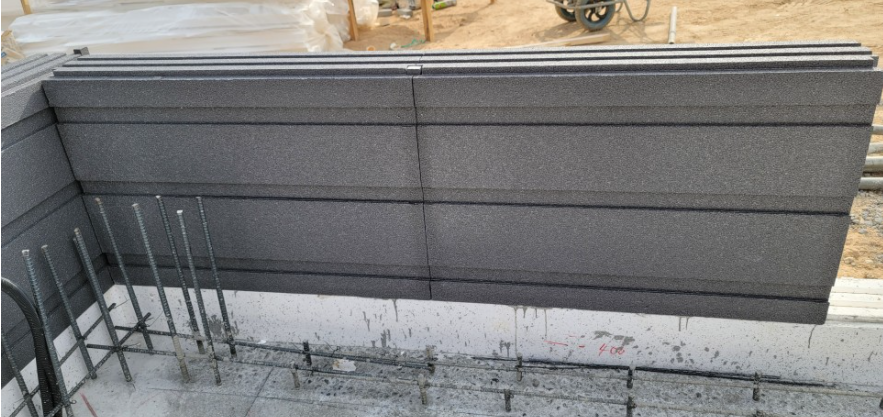

기초에서 올라온 단열재에  외벽 단열재를 끼우기만 하면  벽체가 쉽게  올라갑니다.   기초와 벽체가 분리됨 없이  일체타설하면  끝~.



안쪽에는 벽체 콘크리트와  맞물리게  쐐기홈이  가공 되어 있습니다.

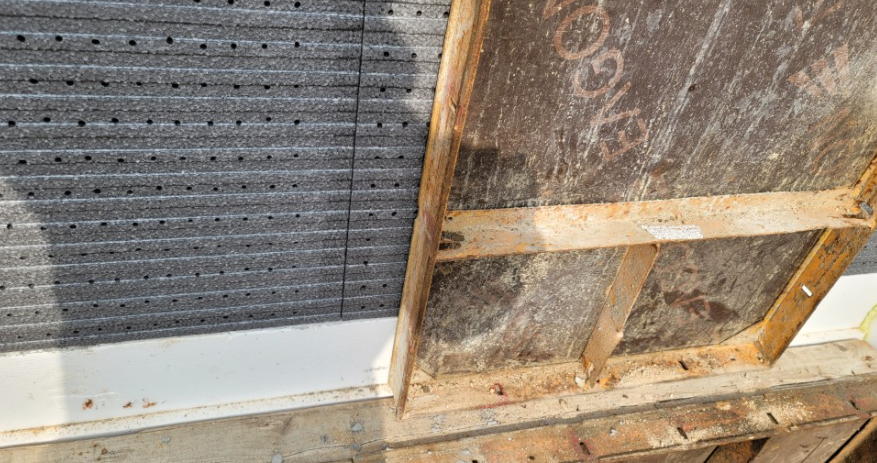

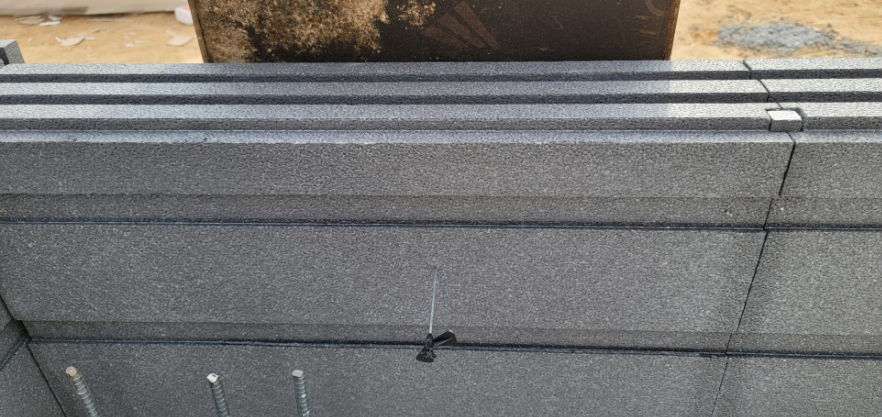

외부 마감면 입니다.   투습공과   전면요철은 외부 마감재의 부착력을 강화시켜 줍니다.

pvc단열재 고정못.   유로폼  해체시  못은  빠져나가게 되어있습니다.

유럽에서 개발한 사례

킹스판시스템

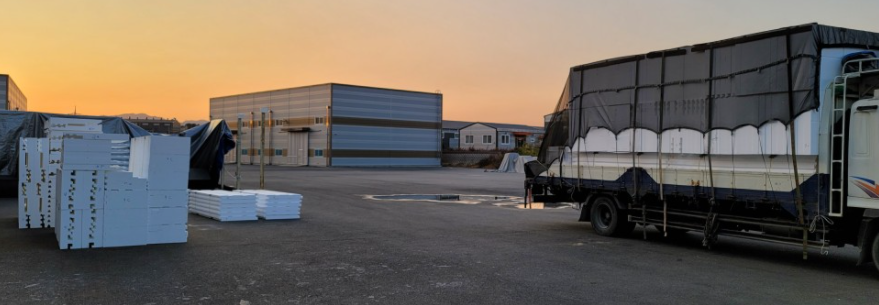

 미트하임 패시브 기초단열시스템 납품
