철근콘크리트 주택미트하임 에어폴 단열재를 선택한 설계사 1. 완벽한 패시브 하우스를 추구하는 '무심종합건축사사무소'

미트하임 에어폴 단열재를 선택한 설계사


 완벽한 패시브 하우스를 추구하는 '무심종합건축사사무소' 입니다.



'무심종합건축사사무소'는 이번에 세종시 현장과 청주 양촌리 가온누리 패시브 하우스를 통해 알게 된 건축사무소로


건축사무소의 대표이신 유보영 건축사님은 한국 패시브 건축협회 이사로 활동중이십니다.


그래서인지 패시브 건축에 있어서 많은 노하우를 가지고 있어 청주 현장에 다녀오고나서 배울점이 참 많았다고 느꼈습니다.

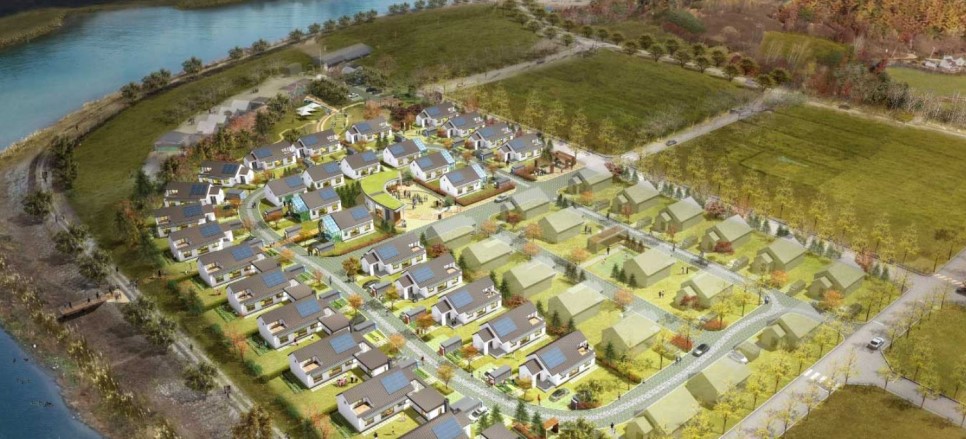

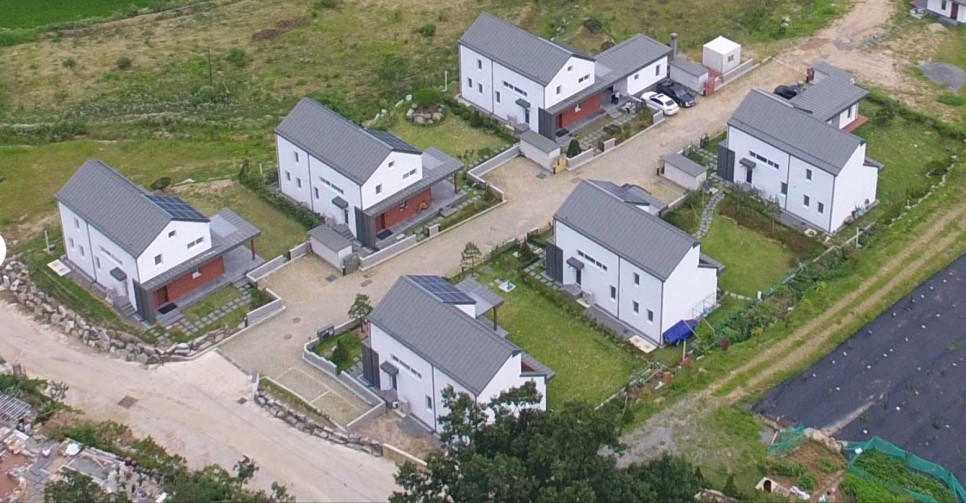

홍천 무궁강촌 패시브하우스 단지

양촌리 가온누리 패시브하우스 단지

2018.06  국토교통부 장관표창 ( 유보영 대표)


2017.12  청주시 아름다운 건축상 금상(가온누리)


2017.11  LH 귀농귀촌 시범 주택단지 설계공모 당선


2017.11  서충주 신도시도서관 설계공모 당선


2017.04  청주 지식산업센타 설계공모 우수상


2017.02  충주 어린이청소년도서관 설계공모 당선


2017.01  김수현드라마아트홀 설계공모 우수상


2016.02  청주시 아름다운 건축상 (청주근현대인쇄전시관)


2015.05  음성품바재생예술체험관 현상설계 우수상

2013.06  충주의료원 의사숙소 및 기숙사 설계공모(당선)


2013.02  진천 중앙교회 설계공모(우수상)


2012.12  청주 근현대 인쇄 전시관 건립공사(당선)


2010.10  진천관광종합타운 현상설계(우수상)


2010.07  새터초 다목적교실 및 급식시설 증축공사 현상설계(당선)


2009.06  청주아동복지관 및 건강지원센터 현상설계(가작)


2008.12  청주동산교회비전센터(당선)


2003.09  한국교원대학교 박물관 현상설계(우수상)


양촌리 가온누리 , 홍천 무궁강촌 패시브하우스 단지 등 패시브 하우스 외에도 많은 건축물을 통해 다양한 수상이력도 보유하고 있는 건축사무소입니다.

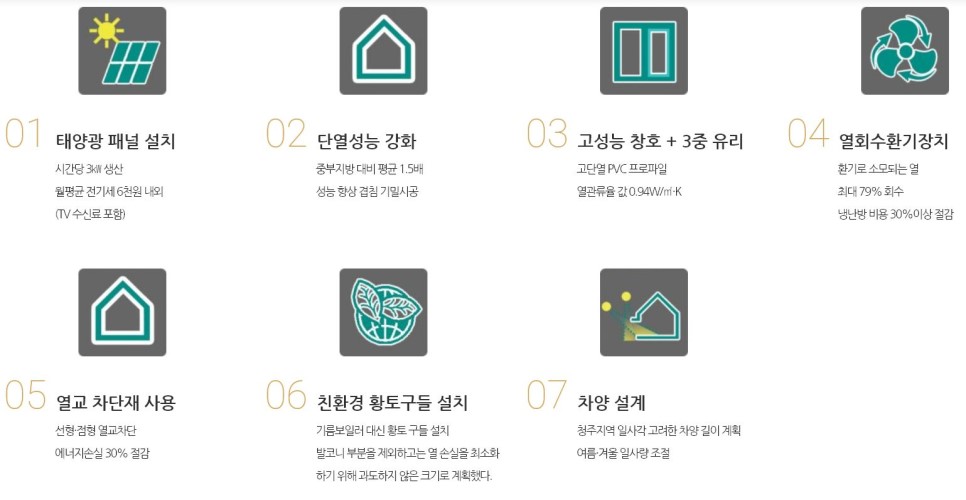

우선 '무심종합건축사사무소'는 기본적으로 위와 같은 패시브 하우스의 요소를 갖추고 있습니다.


이 중에서도 눈에 띄는 부분이 단열 관련 부분인데요.

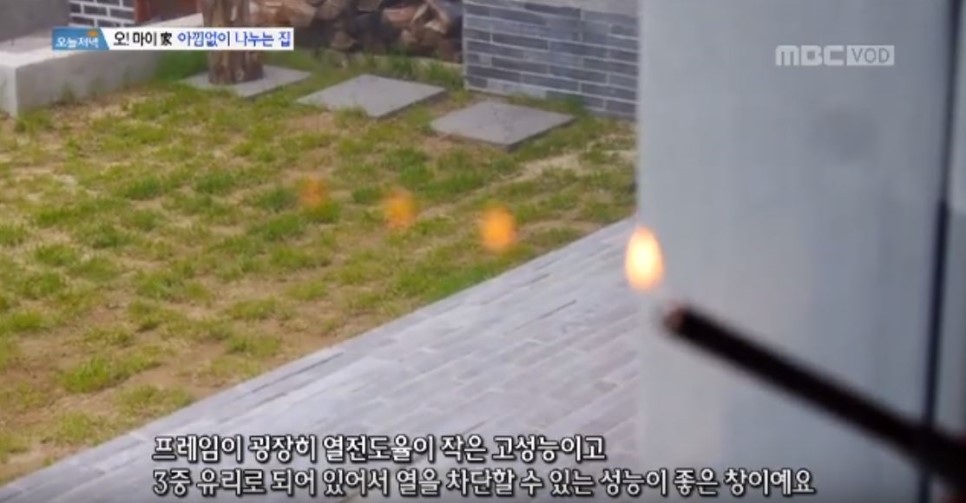

열 전도율이 낮은 고성능 3중유리창으로 열 손실이 가장 나기 쉬운 부분인 창호 부분에 신경을 정말 많이 쓴 모습입니다.

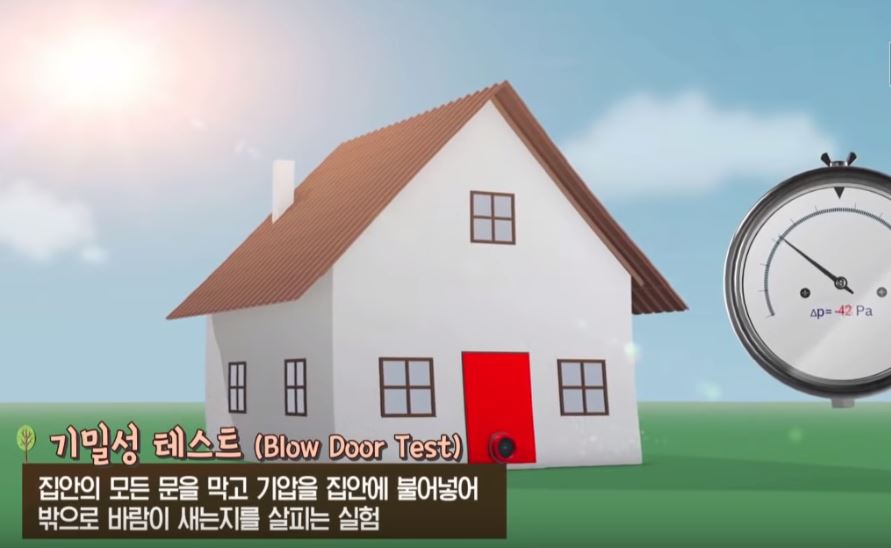

인상적인 부분이였던 기밀성 테스트입니다.


이렇게까지 꼼꼼하게 점검하는 경우는 처음 본 것 같습니다.


어찌 보면 당연할수도 있는 절차지만 제대로 테스트 하는 경우는 많이 없으니까요.

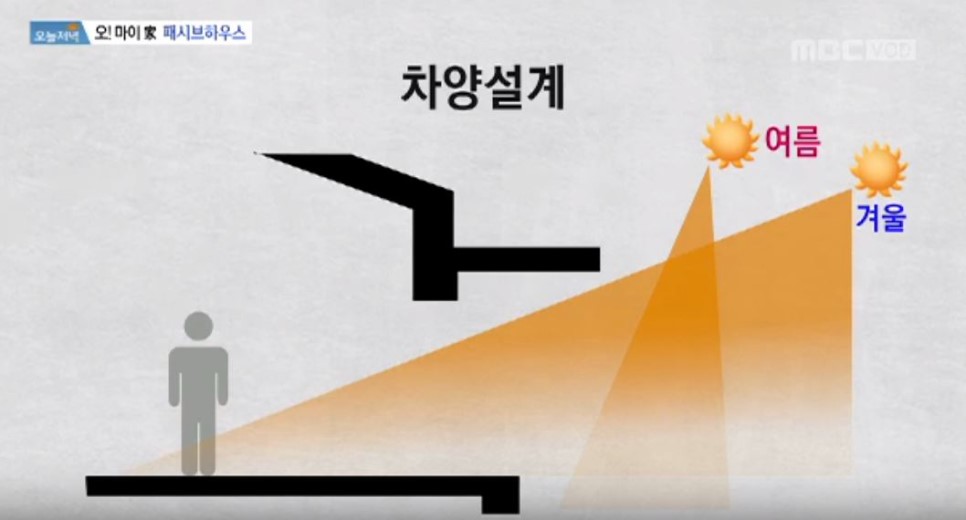

계절별 태양의 위치를 고려한 차양막 설계도 인상깊었습니다.


위치, 자연 등을 고려한 설계야 말로 기본적이지만 반영하기 어려운 부분이니까요.


단순히 외관이 아름다운 집이 아닌 '보기도 좋고 살기도 좋은 집'의 완성형이지 않나 싶었습니다.


지금까지 보여드린 부분은 시스템적인 단열이였는데요.


저희 미트하임이 가장 인상깊었고 배울점이 많았던 부분은 단열 시공 방법입니다.


우선 4면을 끼워맞추는 단열재인 미트하임의 트리플 파워보드를 사용해서 면 평활도를 올곶게 잡는 부분은 기본이였구요.

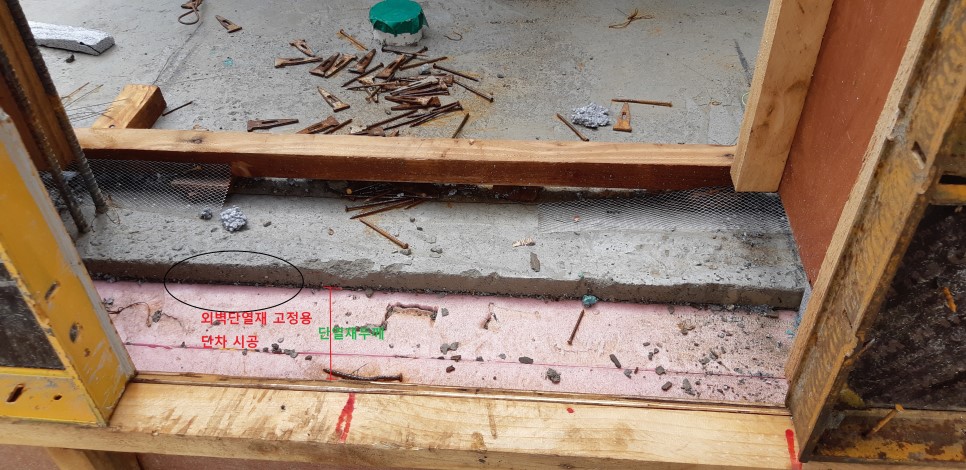

XPS 단열재와 기초 콘크리트의 높이를 30mm 정도 간격을 두어 외벽단열재가 고정될 수 있도록 단차 시공을 한 부분이 참 인상깊었습니다.


이런 세세한 디테일이 완벽한 패시브 하우스를 만드는 것 같습니다.

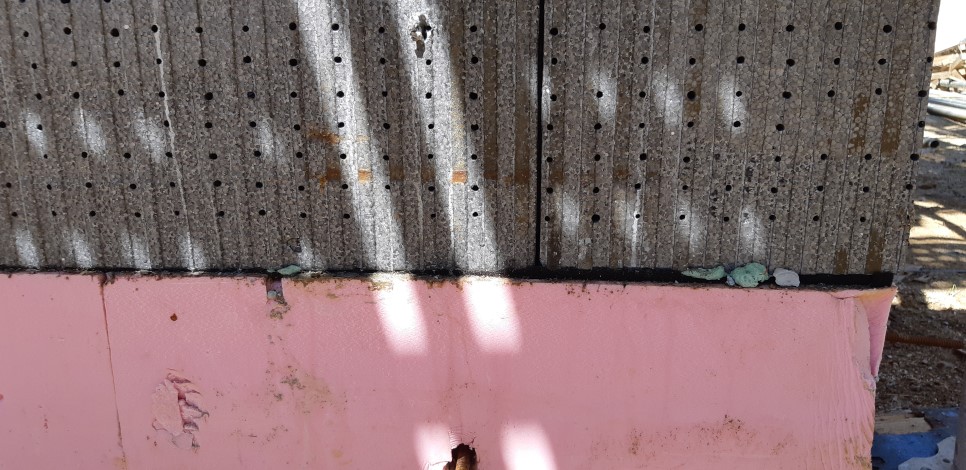

XPS 단열재 위에 외벽 단열재를 시공하기 전에 XPS 단열재와 외벽 단열재 사이에 팽창형 밴드를 부착해준 모습입니다.


외부적인 요인이나 자재 차이에 의한 단열재 변형을 대비하여 팽창형 밴드를 붙이는 부분 역시 배워야할 디테일이였습니다.

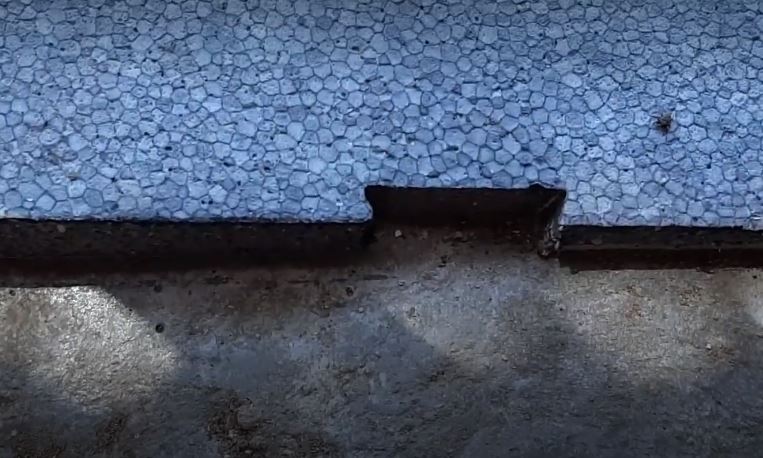

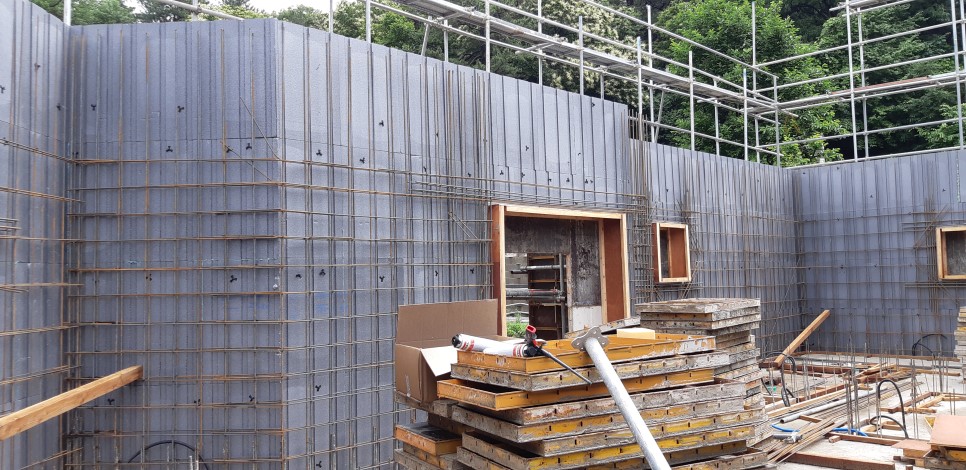

미트하임 트리플 파워보드 후면에 위치한 쐐기형 홈을 통해 벽체를 꽉 물어주는 모습입니다.


단열재가 벽체를 꽉 물고있어 단열재의 탈락할 수 없는 환경을 만들어줍니다.

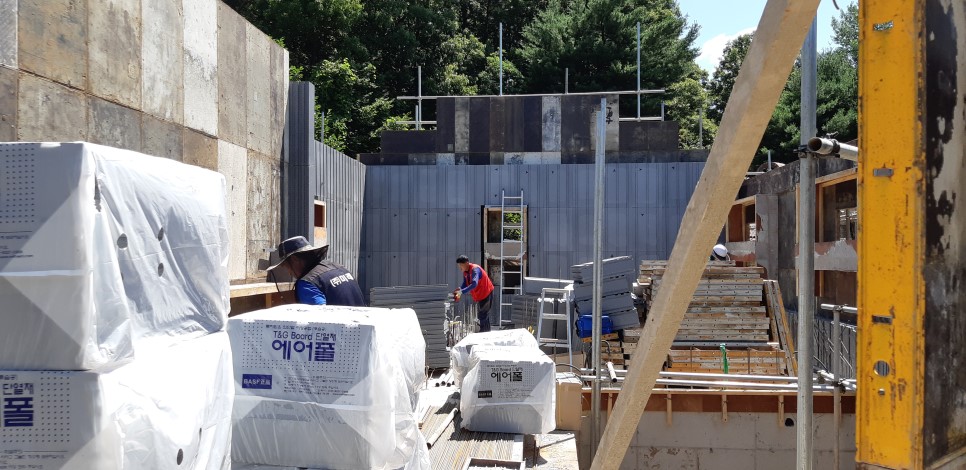

벽체에 시멘트 페이스트, 폼타이, 단열재 고정못 하나 찾아볼 수 없는 깔끔한 모습입니다.


단열재가 상 하 좌 우 4면을 서로 끼워 맞추는 구조로 되어있어 시멘트 페이스트가 외부로 흘러나오지 않고


관통형 슬리브를 사용하여 폼타이를 벽체와 단열재에서 완전히 제거하는것이 가능하여 폼타이에 의한 점형열교도 없고


PVC 단열재 고정못을 통해 단열재에 못도 남아있지 않아 선형, 점형 열교를 모두 없엔 콘크리트 주택의 이상향이라고 할 수 있겠습니다.

출처 - 무심건축사사무소 페이스북

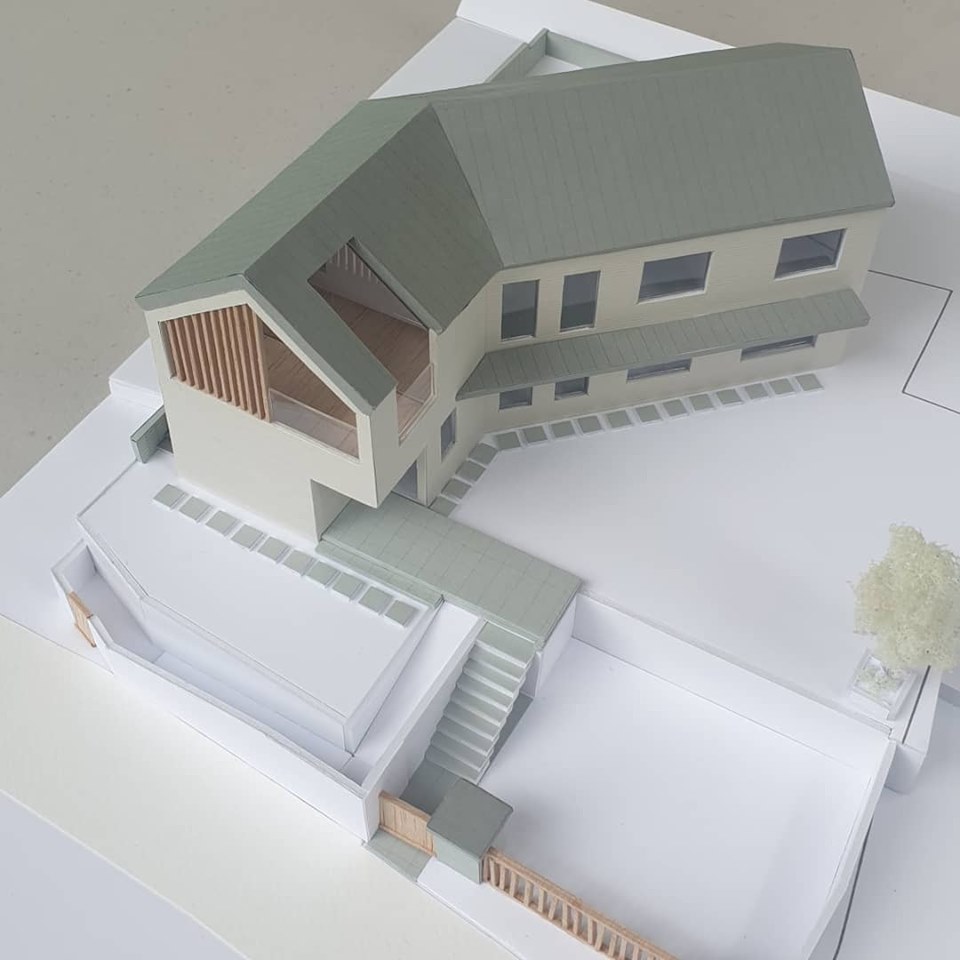

위 모형과 같이 완공이 될 것 같은데요.

집이 직사각형 모양이 아니라 꺾이는 부분이 있어 미트하임의 재단기를 사용하여 꺾이는 코너 부분도 빈틈없이 완벽하게 단열시공을 하였습니다.


하루 빨리 완공이 되어 무심건축사사무소의 패시브하우스를 느껴보고 싶습니다.
